مجموعات سلسلة التوقيت الجهة المُصنِّعة

1. فهم تزامن المحرك: ماذا تفعل مجموعة سلسلة التوقيت؟

توقيت المحرك هو التزامن الميكانيكي الأساسي الذي يحدد عملية الاحتراق الداخلي. وفي قلب هذا النظام توجد العلاقة بين العمود المرفقي - الذي يحول الحركة الخطية للمكابس إلى قوة دورانية - وعمود الكامات، الذي يتحكم في فتح وإغلاق صمامات السحب والعادم.

في محرك الاحتراق الداخلي القياسي رباعي الأشواط، يجب أن يدور عمود الكامات بنصف سرعة العمود المرفقي بالضبط (نسبة دوران 1:2). إذا انحرفت المحاذاة بين هذين العمودين حتى بضع درجات، يصبح توقيت الصمام غير متزامن، مما يؤدي إلى انخفاض كفاءة المحرك، وزيادة الانبعاثات، وفقدان الطاقة، أو الاتصال الداخلي الكارثي في ​​محركات التداخل.

1.1 الدور الحاسم لسلاسل التوقيت في تشغيل المحرك

تعمل سلسلة التوقيت كحلقة وصل ميكانيكية شديدة التحمل للحفاظ على المزامنة الدورانية 1:2. على عكس أحزمة التوقيت المطاطية، توجد سلاسل التوقيت المعدنية داخل المحرك، ويتم تشحيمها باستمرار بزيت المحرك، وهي مصممة لتحمل درجات حرارة التشغيل العالية، والأحمال الالتوائية العالية، والضغط الديناميكي المستمر.

تتطلب الدقة في نقل الطاقة الديناميكي معايير تصنيع صارمة واختبارات صارمة. باعتبارها شركة تابعة لشركة Zhejiang Hexin Transmission System Co., Ltd. (التي تأسست عام 1995)، نينغبو هيرز التكنولوجيا المحدودة تعمل من قاعدة إنتاج تغطي أكثر من 40,000 متر مربع في منطقة التنمية الصناعية Cidong، مدينة Cixi، مقاطعة Zhejiang. مجهزة بمعدات التصنيع ذات المستوى العالمي وأدوات الاختبار الدقيقة، تقوم المؤسسة بتصنيع أحزمة توقيت السيارات، وأحزمة التوقيت المطاطية، وأحزمة poly-V، وأحزمة V الصناعية، وأحزمة توقيت PU، ومكونات النقل ذات الصلة بقدرة سنوية تبلغ 10 ملايين قطعة. انطلاقًا من مهمة توفير منتجات أنظمة نقل تنافسية بشكل مستمر والمساهمة في تطوير تكنولوجيا نقل الطاقة، يتم الاحتفاظ بتفاوتات التصنيع لمكونات سلسلة التوقيت بدقة أقل من المليمتر لمنع استطالة الملعب وانزلاق الدوران.

عندما تعمل سلسلة التوقيت بشكل صحيح:

• صمامات السحب يتم فتحه بدقة أثناء تحرك المكبس للأسفل أثناء شوط السحب، مما يزيد من حجم خليط الهواء والوقود.
• صمامات العادم يُفتح مباشرة قبل أن يصل المكبس إلى المركز الميت السفلي (BDC) أثناء شوط الطاقة، مما يؤدي إلى إخلاء غازات الاحتراق بشكل نظيف.
• ذروة ضغط الاسطوانة يحدث بزاوية كرنك مثالية، مما يوفر عزم دوران المحرك الأمثل والاقتصاد في استهلاك الوقود.

1.2 مجموعة أدوات سلسلة التوقيت الكاملة مقابل استبدال سلسلة واحدة

سلسلة التوقيت لا تعمل بمعزل عن غيرها. إنه يعتمد على مجموعة مترابطة من المكونات الدقيقة للحفاظ على التوتر المستقر وتقليل الاهتزاز وتوجيه سلسلة الحركة. يعد استبدال سلسلة التوقيت البالية فقط مع ترك المكونات المصاحبة القديمة في مكانها سببًا شائعًا للفشل المبكر.

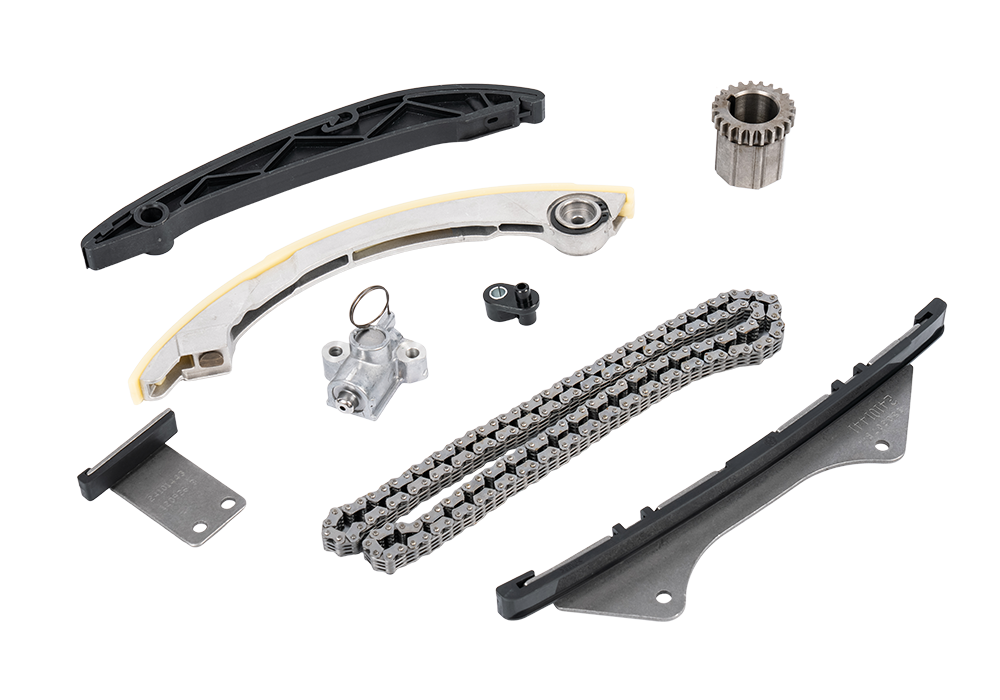

كامل طقم سلسلة التوقيت يتكون من خمسة مكونات هندسية هامة:

• سلسلة التوقيت : سلسلة فولاذية من سبائك متعددة الوصلات (تصميم أسطواني أو صامت/مقلوب) معالجة بالحرارة لمقاومة التعب وقوة شد عالية.
• الموتر الهيدروليكي / الميكانيكي : يستخدم ضغط زيت المحرك وقوة الزنبرك الداخلي للحفاظ على التوتر الأمثل ضد السلسلة، مع معالجة الركود الميكانيكي أثناء تغييرات حمل المحرك.
• قضبان التوجيه وأذرع الشد : أسطح تآكل مركبة أو بولي أميد (PA66) مدعومة بأقواس صلبة من الألومنيوم أو الفولاذ لمنع سوط السلسلة واهتزازات التشغيل الرطبة.
• العمود المرفقي وعجلات عمود الحدبات : أسنان تروس مصنوعة بدقة تتطابق بشكل صارم مع قطر خطوة السلسلة لنقل عزم الدوران دون انزلاق أو أنماط تآكل موضعية.
• الجوانات وأختام الزيت والأجهزة : أختام غطاء التوقيت الأمامي، وأختام الكرنك، وأجهزة التثبيت المطلوبة للحفاظ على بيئة خالية من التسرب والاحتفاظ المناسب بعزم الدوران.

المقارنة الهندسية: استبدال مكون واحد مقابل مجموعة كاملة

2. سلسلة التوقيت مقابل حزام التوقيت: الاختلافات والمزايا الرئيسية

تعتمد تصميمات محركات الاحتراق الداخلي على طريقتين أساسيتين لمزامنة دوران عمود الحدبات والعمود المرفقي: سلاسل التوقيت المعدنية وأحزمة التوقيت المطاطية الاصطناعية. في حين أن كلاهما يؤدي نفس الوظيفة الحركية، إلا أن تركيب المواد والسلوك الهيكلي والخصائص التشغيلية تختلف بشكل كبير.

2.1 مقارنة المواد والهيكل وطول العمر

يتم إنشاء سلسلة التوقيت من وصلات ودبابيس وبطانات من سبائك الصلب المعالجة بالحرارة والتي تم تكوينها إما في سلسلة أسطوانية أو تخطيطات سلسلة ذات أسنان مقلوبة (صامتة). ويتم وضعه بالكامل داخل كتلة المحرك والغطاء الأمامي، ويعمل في حمام مستمر من زيت المحرك، والذي يوفر التبريد والتشحيم الهيدروديناميكي عبر جميع المفاصل المفصلية.

في المقابل، يتم تشكيل حزام التوقيت التقليدي من مطاط النتريل بوتادين المهدرج (HNBR) أو إيثيلين بروبيلين ديين مونومر (EPDM)، معزز داخليًا بألياف زجاجية عالية الشد أو حبال أراميد. تعمل أحزمة التوقيت خارجيًا أو تحت أغطية واقية خفيفة الوزن، وتجف عبر بكرات ناعمة ومسننة.

من منظور طول العمر الهيكلي، توفر سلاسل التوقيت المعدنية قدرة تحمل فائقة للتعب الميكانيكي:

• خدمة الحياة: تم تصميم سلاسل التوقيت لتتناسب مع العمر الهيكلي للمحرك نفسه، والذي يتجاوز في كثير من الأحيان 150.000 إلى 200.000 ميل دون حدوث عطل هيكلي في ظل صيانة الزيت المناسبة.
• مقاومة الاستطالة: يقلل البناء الفولاذي عالي الشد من التمدد التراكمي في ظل التسارع السريع ودورات الحمل العالية في الدقيقة.
• توقيت ارتداء الحزام: تعاني الأحزمة المطاطية الاصطناعية من الثني الميكانيكي المستمر، والهجوم الكيميائي من الأوزون المحيط أو ضباب الزيت، والتصلب الحراري، مما يتطلب استبدالًا إلزاميًا كل 60.000 إلى 100.000 ميل لمنع الانكسار المفاجئ.

2.2 تكاليف الصيانة والموثوقية في ظل الحرارة الشديدة

تنتج المحركات الحديثة ذات الشاحن التوربيني عالية الإنتاجية درجات حرارة مرتفعة لعلبة المرافق وتعديلًا سريعًا لعزم الدوران. تحافظ سلاسل التوقيت على استقرار الأبعاد عبر الطيف الحراري الشديد (من -40 درجة مئوية يبدأ برد الشتاء إلى درجات حرارة التشغيل الداخلية المستدامة التي تتجاوز 140 درجة مئوية). تعمل وصلات السلسلة المعدنية على التخلص من خطر قص الأسنان - وهو وضع الفشل حيث يؤدي عزم الدوران العالي إلى تجريد الأسنان المطاطية من حزام التوقيت.

يتطلب تحقيق موثوقية تشغيلية عالية عبر أنظمة نقل السيارات المرنة والصلبة علوم مواد متقدمة وضوابط تصنيع صارمة. بدعم من مؤسسة البحث والتطوير الواسعة لشركتها الأم، Zhejiang Hexin Transmission System Co., Ltd.، نينغبو هيرز التكنولوجيا المحدودة تطبق الشركة اختبارات الدقة ومعايير الإنتاج الآلي عبر خطوط نقل الطاقة الخاصة بها. تعمل الشركة من قاعدة إنتاج تبلغ مساحتها 40,000 متر مربع في منطقة التنمية الصناعية Cidong، مدينة Cixi، مقاطعة Zhejiang، وتنتج أحزمة توقيت السيارات، وأحزمة التوقيت المطاطية، وأحزمة poly-V، وأحزمة V الصناعية، ومكونات نقل الحركة المتخصصة. ومن خلال الاستفادة من معدات التصنيع عالية الدقة، تم تصميم أنظمة نقل الطاقة لمقاومة الانثناء الحراري والتعب الديناميكي والقص الميكانيكي.

يكشف تقييم التكلفة الإجمالية للملكية (TCO) عن مقايضة اقتصادية متميزة بين آليتي الدفع:

• توقيت الحزام التكلفة الإجمالية للملكية: تكلفة أولية أقل للمكونات، ولكنها تتطلب نفقات صيانة متكررة كل بضع سنوات. يؤدي إهمال استبدال الحزام إلى مخاطر التأثير الكامل للصمام على المكبس في محركات التداخل.
• سلسلة التوقيت TCO: تكلفة تصنيع أولية ومكونات أعلى، ولكنها تقلل بشكل كبير من وقت التوقف عن العمل المقرر للمركبة على مدار دورة حياة السيارة - بشرط تغيير زيت المحرك على فترات زمنية موصى بها للحفاظ على وظيفة الموتر الهيدروليكي وأسطح مسامير السلسلة.

مقارنة المعلمات الهندسية: سلسلة التوقيت مقابل أنظمة حزام التوقيت

3. ما هي الأعراض الشائعة لفشل مجموعة سلسلة التوقيت؟

نظرًا لأن سلسلة التوقيت تعمل داخل المحرك، فإن الفحص البصري يتطلب تفكيكًا جزئيًا للمحرك. وبالتالي، تعمل إشارات التشخيص الميكانيكية وإشارات التحذير الإلكترونية كمؤشرات أولية على أن مجموعة سلسلة التوقيت تقترب من العطل الميكانيكي. إن تحديد هذه الأعراض مبكرًا يمنع التفاوتات الصغيرة من التطور إلى تلف كارثي للمحرك.

 ------------------------------------------------------------------------------- |                       تقدم فشل سلسلة التوقيت | ------------------------------------------------------------------------------- | المرحلة 1: تآكل الدبوس واستطالة طبقة الصوت --> خشخشة معدنية طفيفة (بداية باردة) || المرحلة 2: عيب الموتر الهيدروليكي --> ضوضاء التباطؤ المستمرة ورمز CEL || المرحلة 3: فشل دليل السكك الحديدية / الخبث -> التباطؤ الخام والإخفاقات وحطام الزيت || المرحلة 4: توقيت قفز/انطباق الأسنان --> تأثير الصمام على المكبس (قاتل) | -------------------------------------------------------------------------------

3.1 أصوات قعقعة معدنية عند بدء التشغيل البارد أو الخمول

أحد المؤشرات المبكرة المسموعة لتدهور سلسلة التوقيت هو صوت قعقعة أو ثرثرة معدنية مميزة تنبعث من الغطاء الأمامي للمحرك.

• ضجيج البداية الباردة: عندما يبقى المحرك طوال الليل، يتم تصريف الزيت من جسم الموتر الهيدروليكي. عند البداية الباردة، إذا تم تآكل صمام الفحص الداخلي أو الختم الموجود داخل الموتر، أو إذا امتدت السلسلة إلى ما بعد حد شوط الموتر، فإن السلسلة تصطدم بغطاء التوقيت أو حاجز التوجيه المركب لبضع ثوان حتى يتراكم ضغط زيت المحرك.
• الثرثرة الخمول المستمرة: إذا استمر صوت الخشخشة بعد وصول المحرك إلى درجة حرارة التشغيل العادية، فإن ارتخاء السلسلة يتجاوز الحد الأقصى لتمديد ذراع الموتر، أو أن وجه حاجز التوجيه المركب قد تآكل.

3.2 فحص ضوء المحرك (CEL) وأكواد أعطال المحرك

تقوم المحركات الحديثة بمراقبة التزامن الدوراني باستخدام مستشعرات موضع العمود المرفقي (CKP) وموضع عمود الحدبات (CMP) عالية الدقة. عندما تكتشف وحدة التحكم الإلكترونية (ECU) وجود تناقض في الطور بين دوران عمود الكامات وزاوية العمود المرفقي يتجاوز حدود العتبة المحددة مسبقًا (عادةً من 3 درجات إلى 6 درجات خارج الطور)، فإنها تضيء ضوء فحص المحرك وتسجل رموز المشاكل التشخيصية المحددة (DTCs).

تتضمن رموز الأخطاء الشائعة التي تشير إلى مشكلات مزامنة سلسلة التوقيت ما يلي:

• P0011 / P0012: موضع عمود الحدبات "A" - التوقيت متقدم جدًا أو متأخر جدًا.
• P0016 / P0017: موضع العمود المرفقي - ارتباط موضع عمود الحدبات (الضفة 1 الحساس A / الحساس B).
• P0300 - P0308: رموز اختلال المحرك العشوائية أو الخاصة بالأسطوانة الناتجة عن توقيت الصمام غير المناسب أثناء الاحتراق.

3.3 اختلال المحرك، والتباطؤ الخشن، وفقدان الطاقة

عندما تطول سلسلة التوقيت - والتي يشار إليها عادةً باسم "امتداد السلسلة" - تزداد المسافة المادية الفعلية بين دبابيس السلسلة الفردية بسبب التآكل الدقيق على أسطح تلامس الدبوس الداخلي والجلبة.

يؤدي استطالة الملعب إلى تأخير عمل صمام السحب والعادم بالنسبة لحركة المكبس:

• فتح صمام السحب المتأخر: يقلل من كفاءة تعبئة هواء الأسطوانة مما يسبب التردد أثناء التسارع وفقدان عزم المحرك.
• إخلاء العادم غير الكامل: يحبس غازات العادم الساخنة داخل غرفة الاحتراق، مما يؤدي إلى تباطؤ شديد واحتراق غير كامل للوقود والهواء (اختلالات).

لتقليل استطالة الملعب ومنع انحراف التوقيت الناتج عن التآكل، نينغبو هيرز التكنولوجيا المحدودة تفرض معالجة حرارية معدنية صارمة واختبار الأبعاد عبر خطوط تصنيع ناقل الحركة الخاصة بها. تعمل كشركة تابعة لشركة Zhejiang Hexin Transmission System Co., Ltd. (التي تأسست عام 1995) داخل منشأة تبلغ مساحتها 40,000 متر مربع في مدينة Cixi، مقاطعة Zhejiang، وتطبق الشركة بروتوكولات صارمة لمراقبة الجودة لضمان قوة شد عالية ومتانة ضد التمدد عبر أحزمة توقيت السيارات ومنتجات نقل الطاقة.

3.4 نشارة معدنية موجودة في زيت المحرك

مع زيادة التراخي في سلسلة التوقيت، تتصل السلسلة السائبة فعليًا بأسطح الألومنيوم الداخلية لغطاء التوقيت أو أقواس التثبيت الفولاذية. يؤدي هذا التلامس الكاشطة إلى طحن الجزيئات المعدنية الدقيقة من علبة المحرك.

أثناء تغيير الزيت الروتيني، يشير العثور على غبار معدني ناعم أو لمعان معدني أو شظايا بلاستيكية صغيرة في وعاء الزيت أو مبيت فلتر الزيت إلى فشل متقدم:

• رقائق لامعة/معدنية دقيقة: يحدث ذلك بسبب احتكاك وصلات السلسلة بغطاء التوقيت الداخلي أو أسنان التروس البالية.
• قطع بلاستيكية سوداء / بنية: ناتج عن تقادم قضبان التوجيه المركبة تحت تأثير الضرب العنيف بالسلسلة.

المعلمة التشخيصية ومقارنة أعراض الفشل

4. لماذا يعد استبدال المجموعة بأكملها أمرًا ضروريًا لطول عمر المحرك

محرك سلسلة التوقيت عبارة عن حلقة ميكانيكية مترابطة. عندما يتعرض أحد مكونات غطاء التوقيت لتآكل الأبعاد، فإنه يفرض أحمالًا ديناميكية غير متساوية على كل مكون مجاور. إن محاولة الإصلاح التدريجي - مثل تركيب سلسلة جديدة فوق أسنان مسننة قديمة أو الاحتفاظ بشداد هيدروليكي لمسافة طويلة - يؤدي إلى تعطيل التوازن النظامي وتسريع الأعطال الميكانيكية.

 ------------------------------------------------------------------------------- |                       مصفوفة فشل المكونات المتتالية | ------------------------------------------------------------------------------- | الموتر البالي --> شد السلسلة المنخفض --> سوط السلسلة واهتزازها || سوط السلسلة --> أحمال الصدم على الأدلة --> دليل الكسور والحطام في الزيت || دليل الحطام --> ممرات النفط المسدودة --> تجويع زيت الموتر || سلسلة مفككة --> نقطة التحميل --> تثبيت الأسنان على العجلة المسننة | -------------------------------------------------------------------------------

4.1 تآكل الموتر الهيدروليكي والاعتماد على ضغط الزيت

يعتمد الموتر الهيدروليكي على زيت المحرك المضغوط الذي يتم توجيهه من خلال طائرة قياس الزيت الدقيقة، جنبًا إلى جنب مع زنبرك إرجاع داخلي ومجموعة صمام فحص أحادي الاتجاه. فهو يحافظ على قوة تخميد ثابتة ضد ذراع الموتر، ويمتص المسامير الدورانية عالية التردد من فصوص عمود الكامات.

مع مرور الوقت، هناك ثلاث آليات تآكل مميزة تؤثر على وظيفة الموتر:

• تدهور الختم الداخلي والحلقة الدائرية: يسمح للزيت المضغوط بالتسرب عبر أسطوانة المكبس، مما يؤدي إلى قوة إمساك غير كافية عند انخفاض عدد دورات المحرك في الدقيقة (التباطؤ).
• فحص ورنيش الصمام / التلوث: تمنع حمأة الزيت المجهرية صمام فحص الكرة الداخلي من الغلق، مما يتسبب في انهيار مكبس الموتر عند تعرضه لصفعة سلسلة عابرة.
• ارتداء المكبس تتحمل: يقلل من احتباس الضغط الهيدروليكي، مما يسمح للسلسلة بفقد التوتر أثناء التشغيل البارد قبل أن يعود ضغط الزيت إلى طبيعته. الموتر المنهار هو السبب الرئيسي لـ "السلسلة المقفزة"، حيث تتخطى السلسلة واحدًا أو أكثر من أسنان العجلة المسننة، مما يتسبب في عدم تزامن التوقيت الفوري.

4.2 دليل تدهور السكة وتآكل أسنان العجلة المسننة

تتميز قضبان التوجيه وأذرع الشد بأوجه تآكل مركبة (عادةً مادة البولي أميد PA66 المقواة بالألياف الزجاجية) مثبتة على دعامات من الألومنيوم المصبوب أو الفولاذ المختوم. يؤدي التعرض المستمر لزيت المحرك ذو درجة الحرارة العالية والاحتكاك إلى تدهور بنية البوليمر تدريجيًا:

• التقصف الحراري: يؤدي التدوير الحراري طويل الأمد إلى جعل الوجه البلاستيكي هشًا، مما يؤدي إلى تشققات دقيقة وانفصال البلاستيك في نهاية المطاف.
• ربط أسنان العجلة المسننة: تخضع الأسنان المسننة لعملية هجرة معدنية دقيقة تحت اتصال متسلسل مستمر. تطور أسنان التروس البالية مظهرًا جانبيًا منحنيًا وغير متماثل "معلق". إذا تم تركيب سلسلة جديدة على أسنان مسننة معقوفة، فإن عدم تطابق درجة الصوت يسبب تركيزات ضغط شديدة على مسامير السلسلة الفردية، مما يؤدي إلى تمدد سريع للسلسلة في غضون بضعة آلاف من الأميال.

يتطلب تحقيق التناغم الميكانيكي الكامل عبر مكونات محرك ناقل الحركة اختيارًا صارمًا للمواد ومعايير تصنيع على مستوى النظام. تعمل من منشأة تبلغ مساحتها 40 ألف متر مربع في منطقة سيدونغ للتنمية الصناعية، مدينة تسيشي، مقاطعة تشجيانغ، نينغبو هيرز التكنولوجيا المحدودة - وهي شركة تابعة لشركة Zhejiang Hexin Transmission System Co., Ltd. (التي تأسست عام 1995) - تستفيد من معدات التصنيع وأدوات الاختبار ذات المستوى العالمي لتصميم مكونات النقل الدقيقة. مع قدرة سنوية تبلغ 10 ملايين قطعة تشمل أحزمة توقيت السيارات، وأحزمة التوقيت المطاطية، وأحزمة Poly-V، وأحزمة V الصناعية، وأنظمة نقل الحركة المتخصصة، تعطي الشركة الأولوية لحدود التسامح المتطابقة عبر جميع مكونات محرك الأقراص للتخلص من تركيزات الضغط الموضعية وإطالة عمر خدمة النظام الإجمالي.

4.3 تجنب تكاليف العمالة المزدوجة

يعد الوصول إلى مجموعة سلسلة توقيت المحرك إجراءً كثيف العمالة يتطلب إزالة ملحقات المحرك وحوامل المحرك الأمامية وأغطية الصمامات والموازنات التوافقية وغطاء التوقيت الأمامي المحكم.

في اقتصاديات إصلاح السيارات، تمثل العمالة في المتجر 70% إلى 85% من إجمالي تكلفة الإصلاح لخدمة نظام التوقيت. يؤدي استبدال مكون واحد فقط (مثل سلسلة ممتدة) مع ترك شداد قديم أو سكة توجيه مهترئة في مكانه إلى تعرض مالي كبير: إذا تعطل الموتر غير المستبدل بعد 10000 ميل، يجب أن يخضع المحرك لنفس عملية التفكيك التي تستغرق عدة ساعات، مما يضاعف نفقات الصيانة الإجمالية.

التأثير الهندسي: الإصلاح الجزئي مقابل استبدال المجموعة الكاملة

5. دليل الاختيار خطوة بخطوة: كيفية اختيار مجموعة سلسلة التوقيت المناسبة

يتطلب اختيار مجموعة سلسلة التوقيت محاذاة دقيقة مع مواصفات المحرك والمعايير المعدنية والمتطلبات التشغيلية. نظرًا لأن محركات الاحتراق الداخلي تعمل في ظل تفاوتات ميكانيكية صارمة، فإن تركيب مجموعة توقيت تم تكوينها بشكل غير صحيح أو دون المستوى القياسي يمكن أن يؤدي إلى تداخل ميكانيكي فوري أو تآكل سريع.

 ------------------------------------------------------------------------------- |                        توقيت سلسلة اختيار الرسم البياني | ------------------------------------------------------------------------------- |  الخطوة 1: التحقق من أرقام أجزاء VIN وOE للمحرك (تطابق مواصفات VVT / غير VVT) ||                                     │ ||  الخطوة 2: فحص المعادن والمعالجة الحرارية (الطحن بالخردق والتمدد المسبق) ||                                     │ ||  الخطوة 3: تقييم جودة بناء مركب السكك الحديدية والموتر الهيدروليكي ||                                     │ ||  الخطوة 4: حدد فئة الخدمة (مواصفات المعدات الأصلية القياسية مقابل أداء الخدمة الشاقة) | -------------------------------------------------------------------------------

5.1 مطابقة مواصفات OEM ورقم VIN/رموز المحرك

يقوم مصنعو السيارات بتحديث تصميمات المحرك بشكل متكرر ضمن نفس جيل السيارة. قد تتميز عائلة المحرك الواحدة باختلافات في خطوة سلسلة التوقيت، أو عدد أسنان العجلة المسننة، أو مواقع تركيب سكة التوجيه اعتمادًا على سنة الطراز، أو الإزاحة، أو وجود مشغلات توقيت الصمام المتغير (VVT).

لضمان التوافق الميكانيكي الدقيق:

• رمز المحرك والتحقق من رقم VIN: حدد رمز المحرك المحدد (على سبيل المثال، المختوم على كتلة المحرك) وقم بالإشارة إلى الرقم الثامن من رقم تعريف السيارة (VIN)، والذي يحدد عادةً نوع المحرك.
• تكامل معدات VVT: حدد ما إذا كانت المجموعة تشتمل على محركات/محركات VVT أو أسنان مسننة قياسية. سيؤدي تثبيت مجموعة بدون قنوات زيت VVT المطلوبة أو دوارات الإشارة إلى حدوث أخطاء ارتباط إلكترونية فورية.
• أرقام الأجزاء التي تم استبدالها: تحقق من وجود تحديثات الشركة المصنعة حيث تتميز مجموعات التوقيت المحدثة بملفات سكة توجيه منقحة أو روابط سلسلة أكثر سمكًا مصممة لمعالجة مشكلات التآكل المعروفة في المصنع.

5.2 تقييم جودة المواد ومعايير المعالجة الحرارية

يعتمد العمر التشغيلي لمجموعة سلسلة التوقيت بشكل مباشر على خصائصها المعدنية ودقة التصنيع. تخضع السلاسل عالية الجودة لمعالجات حرارية متخصصة وتكييف ميكانيكي أثناء الإنتاج لزيادة مقاومة التعب إلى أقصى حد:

• تصلب التعريفي وطلاءات الدبوس: تتلقى دبابيس وبطانات السلسلة تصلبًا للسطح (مثل كربيد الكروم أو طلاءات كربيد الفاناديوم) لتقليل التآكل الدقيق عند النقاط المحورية.
• التسديد بالرصاص: تقدم ألواح وصلات السلسلة المتفجرة ذات الوسائط الكروية الدقيقة إجهادًا ضاغطًا متبقيًا، مما يحسن بشكل كبير مقاومة التشقق الناتج عن الإجهاد تحت التوتر الدوري.
• التمدد المسبق في المصنع (تحميل الدليل): يتم تمديد السلاسل عالية الجودة مسبقًا في ظل ظروف تحميل معايرة أثناء التجميع. تعمل هذه العملية على التخلص من التشوه البلاستيكي الأولي ("تمدد الكسر")، مما يضمن احتفاظ السلسلة بأبعاد ثابتة فور التثبيت.

يتطلب الحفاظ على معايير التصنيع هذه بنية تحتية تقنية واسعة النطاق. بدعم من الأساس الهندسي طويل الأمد لشركتها الأم، شركة Zhejiang Hexin Transmission System Co., Ltd. (التي تأسست عام 1995)، نينغبو هيرز التكنولوجيا المحدودة تستخدم معدات إنتاج ذات مستوى عالمي وأدوات اختبار دقيقة عبر منشأتها التي تبلغ مساحتها 40,000 متر مربع في منطقة التنمية الصناعية Cidong، مدينة Cixi، مقاطعة Zhejiang. من خلال إنتاج قدرة سنوية تبلغ 10 ملايين قطعة عبر أحزمة توقيت السيارات، وأحزمة التوقيت المطاطية، وأحزمة poly-V، ومكونات نقل الطاقة المتخصصة، تطبق المؤسسة عمليات ضمان الجودة الصارمة لضمان دقة الأبعاد، وقدرة الشد العالية، وتحمل التعب الموثوق به عبر تطبيقات القيادة الميكانيكية الصعبة.

5.3 جودة المعدات الأصلية مقابل ترقيات أداء ما بعد البيع

اعتمادًا على المتطلبات التشغيلية للمركبة، ينقسم الاختيار عمومًا إلى فئتين هندسيتين:

• استبدال جودة المعدات الأصلية القياسية: تم تصميمه ليعكس أبعاد المصنع الأصلية ومواصفات المواد وقوة الشد. مثالية للمركبات ذات القيادة اليومية التي تلتزم بفترات الخدمة القياسية.
• مجموعات الخدمة الشاقة / ترقية الأداء: مصممة للتطبيقات ذات التحميل العالي أو الشاحن التوربيني أو التجارية. تتميز هذه المجموعات بألواح ربط من السبائك عالية الشد، ودعامات سكك توجيه مركبة معززة (مثل الألومنيوم المصبوب بدلاً من الفولاذ المختوم)، ونوابض شد هيدروليكية مطورة تحافظ على قوة تثبيت أعلى في ظل تسارع دورة في الدقيقة السريع.

مقارنة المواصفات: مواصفات OE-Spec القياسية مقابل مجموعات التوقيت للخدمة الشاقة

6. إرشادات التثبيت الأساسية وأفضل ممارسات الصيانة

تحدد تقنية التثبيت المناسبة والصيانة الروتينية لزيت المحرك بشكل مباشر ما إذا كانت مجموعة سلسلة التوقيت المثبتة حديثًا ستحقق عمرها الهندسي الكامل. نظرًا لأن أنظمة تشغيل التوقيت تعمل تحت أحمال ديناميكية عالية وتفاوتات دورانية صارمة، فإن الأخطاء الصغيرة أثناء التجميع يمكن أن تؤدي إلى تلف ميكانيكي شديد في المحرك.

 ------------------------------------------------------------------------------- |                       تسلسل التثبيت الحرج | ------------------------------------------------------------------------------- |  الخطوة 1: اضبط المحرك على أعلى مركز ميت (TDC) على الأسطوانة 1 ||  الخطوة 2: قم بمحاذاة علامات توقيت عمود الحدبات والعمود المرفقي مع روابط توقيت السلسلة ||  الخطوة 3: تثبيت قضبان التوجيه المركبة ومسامير تثبيت عزم الدوران وفقًا لمواصفات OEM ||  الخطوة 4: تركيب الموتر الهيدروليكي وتحرير دبوس التثبيت ||  الخطوة 5: قم بتدوير العمود المرفقي يدويًا بزاوية 720 درجة (دورتان كاملتان) لتأكيد المحاذاة | -------------------------------------------------------------------------------

6.1 الخطوات الحاسمة أثناء التثبيت

• محاذاة أعلى المركز الميت (TDC): قبل إزالة السلسلة القديمة، قم بتدوير المحرك يدويًا حتى تصل الأسطوانة 1 إلى TDC في شوط الضغط الخاص بها. قم بمحاذاة جميع علامات توقيت المصنع الموجودة على تروس عمود الكامات، وتروس العمود المرفقي، وغطاء كتلة المحرك. تتميز معظم سلاسل الاستبدال عالية الجودة بروابط محاذاة ملونة (روابط مطلية زاهية أو داكنة) والتي يجب أن تتطابق مباشرة مع علامات التوقيت الموجودة على العجلة المسننة.
• مواصفات عزم الدوران وقفل الخيط: استخدم دائمًا مفتاح عزم الدوران المُعاير لتشديد مسامير تثبيت سكة التوجيه، ومسامير العجلة المسننة، ومثبتات الموتر للحصول على قيم عزم دوران OEM الدقيقة. يمكن أن يؤدي الإفراط في التشديد إلى تجريد خيوط المحرك المصنوعة من الألومنيوم أو تشقق دعامات دليل البوليمر، بينما يسمح التشديد الزائد للمسامير بالتراجع تحت الاهتزاز المستمر.
• تحرير دبوس الموتر: قم بتثبيت الموتر الهيدروليكي مع دبوس التثبيت الخاص به سليمًا. بمجرد تأمين السلسلة والأدلة، اسحب الدبوس لنشر ذراع الموتر على دليل السلسلة.
• اختبار الدوران اليدوي 720 درجة: قبل إعادة تركيب غطاء التوقيت وتشغيل السيارة، قم بتدوير العمود المرفقي يدويًا في اتجاه عقارب الساعة لدورتين كاملتين (720 درجة). إذا انغلق العمود المرفقي أو وصل إلى مقاومة، توقف على الفور - يشير هذا إلى محاذاة توقيت غير مناسبة واتصال وشيك بين الصمام والمكبس. أعد التحقق من كافة علامات التوقيت قبل المتابعة.

6.2 تأثير زيت المحرك النظيف على عمر سلسلة التوقيت

نظرًا لأن الشدادات الهيدروليكية تعتمد على خطوط تغذية الزيت المضغوطة بفتحات داخلية صغيرة (قطرها غالبًا أقل من 1.0 مم)، فإن نظافة الزيت هي العامل الأكثر أهمية في طول عمر سلسلة التوقيت:

• منع الحمأة: تؤدي تغييرات الزيت النادرة إلى انهيار الزيت الحراري وتكوين الحمأة. تسد الحمأة قنوات تغذية الزيت، مما يؤدي إلى تجويع الموتر الهيدروليكي والتسبب في فقدان فوري لشد السلسلة.
• دبوس مايكرو كشط: يحمل الزيت الملوث جزيئات كربون مجهرية تعمل كحبيبات كاشطة، مما يؤدي إلى تسريع تآكل الدبوس والجلبة، مما يؤدي بشكل مباشر إلى "تمدد السلسلة" المبكر.

يتطلب ضمان التحمل الميكانيكي عبر مكونات محرك السيارة تصنيعًا دقيقًا واختبارًا صارمًا للمواد. تعمل من قاعدة إنتاج تبلغ مساحتها 40 ألف متر مربع في منطقة التنمية الصناعية سيدونغ، مدينة تسيشي، مقاطعة تشجيانغ، نينغبو هيرز التكنولوجيا المحدودة - وهي شركة تابعة لشركة Zhejiang Hexin Transmission System Co., Ltd. (التي تأسست عام 1995) - تستفيد من معدات التصنيع وأدوات الاختبار ذات المستوى العالمي. من خلال إنتاج قدرة سنوية تبلغ 10 ملايين قطعة تشمل أحزمة توقيت السيارات، وأحزمة التوقيت المطاطية، وأحزمة Poly-V، وأحزمة V الصناعية، ومكونات نقل الطاقة المتخصصة، تطبق المؤسسة أنظمة صارمة لإدارة الجودة لتقديم منتجات نقل عالية الأداء مصممة لتحمل ظروف التشغيل الصعبة.

قائمة التحقق من معلمات التثبيت والصيانة الرئيسية

7. الأسئلة المتداولة (الأسئلة الشائعة) حول مجموعات سلسلة التوقيت

Q1: كم من الوقت تدوم مجموعة سلسلة التوقيت عادةً؟

في ظل ظروف القيادة القياسية والفواصل الزمنية الصارمة لتغيير الزيت، تم تصميم مجموعة سلسلة التوقيت عالية الجودة لتدوم طويلاً 120,000 إلى 200,000 ميل (حوالي 190,000 إلى 320,000 كم) . في العديد من المحركات التي يتم صيانتها جيدًا، تدوم مجموعة سلسلة التوقيت طوال العمر التشغيلي لكتلة المحرك. ومع ذلك، فإن فترات تغيير الزيت الممتدة أو انخفاض مستويات زيت المحرك يمكن أن تقصر هذا العمر الافتراضي بشكل كبير.

Q2: هل يمكنني قيادة سيارتي بسلسلة توقيت فضفاضة أو خشخشة؟

لا. القيادة بسلسلة توقيت فضفاضة أو خشخشة تنطوي على مخاطر شديدة. يمكن أن تؤدي السلسلة السائبة إلى تخطي أسنان أسنان العجلة المسننة (توقيت القفز)، مما يؤدي إلى فقدان التزامن بين عمود الكامات والعمود المرفقي. في محرك التداخل، يؤدي التوقيت المقفز إلى اصطدام المكابس بالصمامات المفتوحة، مما يتسبب في ثني الصمامات وتلف رؤوس الأسطوانات وتدمير المحرك بالكامل في غضون ثوانٍ.

س3: ما الذي يسبب تمدد سلسلة التوقيت أو فشلها قبل الأوان؟

يرجع الفشل المبكر لسلسلة التوقيت في المقام الأول إلى ثلاثة عوامل:

• زيت المحرك منخفض أو متسخ: يؤدي نقص التشحيم إلى تسريع الاحتكاك عبر آلاف مفاصل السلسلة، بينما تسد الحمأة الموتر الهيدروليكي.
• لزوجة الزيت غير الصحيحة: يؤثر استخدام الزيت السميك جدًا أو الرقيق جدًا على تراكم الضغط داخل الموتر الهيدروليكي، مما يؤدي إلى ارتخاء السلسلة.
• الإجهاد الحراري والديناميكي الشديد: يؤدي السحب المتكرر منخفض عدد الدورات في الدقيقة، أو السحب العدواني إلى ما هو أبعد من تصنيفات المركبات، أو ارتفاع درجة حرارة المحرك إلى انخفاض لزوجة الزيت وإضعاف المعالجة الحرارية للمعادن بمرور الوقت.

س 4: لماذا لا تزال مجموعة سلسلة التوقيت الجديدة الخاصة بي تصدر ضوضاء بعد التثبيت؟

إذا أصدرت مجموعة توقيت جديدة ضوضاء مباشرة بعد التثبيت، فإن الأسباب الفنية الشائعة تشمل ما يلي:

• الهواء المحبوس في الموتر الهيدروليكي: قد يتطلب الموتر فترة تشغيل قصيرة أو عملية نزف يدوية لملء حجرته الداخلية بالكامل بضغط الزيت.
• إلغاء القفل/لم يتم فصل دبوس الاستبقاء: لم تتم إزالة دبوس قفل الموتر بالكامل أثناء التجميع.
• محاذاة دليل السلسلة غير الصحيحة: تم لف مسمار سكة التوجيه بشكل غير صحيح، مما يسمح للسكة بالثني أو لمس غطاء التوقيت.
• انخفاض ضغط زيت المحرك: مضخة زيت المحرك أو شاشة التقاط الزيت مسدودة، مما يمنع ضغط الزيت المناسب من الوصول إلى تغذية غطاء التوقيت.

س5: هل من الضروري استبدال مضخة الزيت أو مضخة الماء في نفس الوقت؟

إذا تم تشغيل مضخة الزيت أو مضخة الماء مباشرة بواسطة سلسلة التوقيت الموجودة داخل غطاء التوقيت الأمامي، يوصى بشدة باستبدالها أثناء تثبيت مجموعة سلسلة التوقيت . نظرًا لأن الوصول إلى هذه المكونات يتطلب إزالة غطاء التوقيت الأمامي بالكامل، فإن استبدالها في نفس الوقت يؤدي إلى التخلص من تكاليف العمالة الزائدة ويمنع المضخة البالية من التسبب في فشل ثانوي لاحقًا.
